Vorkonfektionierung
für Unterdachbahnen

Standard- und Sonderformen zugeschnitten
und verschweisst/verklebt in der Werkstatt

Machen Sie Ihre Dächer noch schneller und einfacher dicht

Der pro clima Service für Zuschnitt und Verschweissen/Verkleben von SOLITEX Unterdachbahnen

Sie haben eine Dachkonstruktion, die mit einer pro clima SOLITEX Unterdachbahn ausgeführt werden soll? Dann müssen Sie sich ab jetzt um die Verbindung der Bahnen untereinander und den Zuschnitt nicht mehr kümmern! Ab sofort können Kunden das gesamte Unterdachbahnen-Sortiment der pro clima SOLITEX Familie vorkonfektioniert im 2D- und 3D-Format beziehen. Dabei werden SOLITEX WELDANO 3000 Unterdachbahnen in der Werkstatt miteinander verschweisst und SOLITEX MENTO und QUANTHO Unterdachbahnen miteinander verklebt.

pro clima übernimmt für Sie die Konfektionierung der SOLITEX Unterdachbahn: automatisiert, massgeschniedert, präzise, hocheffektiv, sicher dicht und zu einem fairen Preis. Das spart wertvolle Montagezeit auf der Baustelle und macht Ihren Baustellenablauf unabhängiger von den Witterungsbedingungen.

Neben Standarddachfomen wie Rechtecke bieten wir Ihnen auch die Möglichkeit, 2D- oder 3D-Dachplanen vorzukonfektionieren, damit Sie auch Sonder-Dachformen z. B. mit Kehlenausprägung ausführen können.


Wie der Service funktioniert: Bestellen, ausrollen, dicht – so einfach geht's!

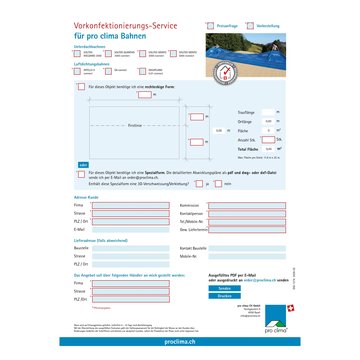

1. Geometrie und Dimensionen für Ihr Dachprojekt festlegen und kommunizieren

a. Dachform definieren

Um was für eine Dachform handelt es sich? Satteldach, Pultdach, Zeltdach, etc. Bitte geben Sie die Dachform an und zeichnen Sie den Aufriss Ihres Daches mit den wahren Längen und Flächen. ‎

b. Sonderformen berücksichtigen

Bitte berücksichtigen Sie dabei auch Sonderformen wie z. B. anschliessende Kehlen, Lukarnen, Dachfenster usw. Danach entscheidet sich, ob die Plane als Standardform (2D und rechteckig) oder als Sonderform (2D nicht rechteckig, 2D rechteckig mit Ausschnitten, 3D-Planen) vorkonfektioniert wird.

Die 2D Konfektion eignet sich für einfache Dachgeometrien, ohne Grat, Kehle, Lukarne etc. Es besteht aber die Möglichkeit, auch komplizierter Dachgeometrien in 2D zu produzieren, dabei werden die einzelnen Teilstücke angeliefert und müssen bauseitig verschweisst/verklebt werden.

Bei einer 3D Konfektion werden mehrere Teilstücke zusammen verschweisst/verklebt (Gaube, Lukarne, Schlepper, Schilddach, Krüppelwalmdach, Dachgrat). 3D-Konfektionen müssen in der Bestellung und im Plan als solche beschriftet werden. Die betroffenen Schweissnähte müssen gekennzeichnet sein (dwg- oder dxf-Datei und PDF).

c. Angabe zu Trauflänge und Ortganglänge

Geben Sie bitte in Ihrer Zeichnung die Abmessungen von Ortgang und Traufe und alle zu berücksichtigen Abmessungen z. B. Kehlenlänge zur Ermittlung der Fläche an.

d. Angabe zu Firstposition und Wasserlaufrichtung

Markieren Sie bitte in Ihrer Zeichnung die Position Ihres Firstes mit einer Linie und die Wasserlaufrichtung mit einem Richtungspfeil.

e. Angabe zur Positionierung und Ausrollrichtung (längs und quer)

Die vorkonfektionierte Plane kommt üblicherweise als ein in zwei Richtungen gerolltes Paket auf Ihre Baustelle. Haben Sie eine konkrete Abrollposition, Abrollrichtung und Abrollreihenfolge geplant? Dann markieren Sie den Positionierungspunkt bitte mit einem Kreuz. Die folgenden Ausrollrichtungen zeigen Sie am besten anhand von Pfeilen mit einer Bezifferung der Abrollreihenfolge (1, 2).

f. Weitere Dienstleistungen

  • Dachfenster markieren/ausschneiden
  • weitere Durchdringungen markieren/ausschneiden (Dunstrohre etc.)
  • Konterlattenmarkierung
  • Traufbahn inkl. PVC-Streifen

Um die oben genannten Dienstleistungen anzubieten, sind dwg- oder dxf-Dateien und ein PDF notwendig.


2. Vorkonfektionierung in unserer Werkstatt und Anlieferung

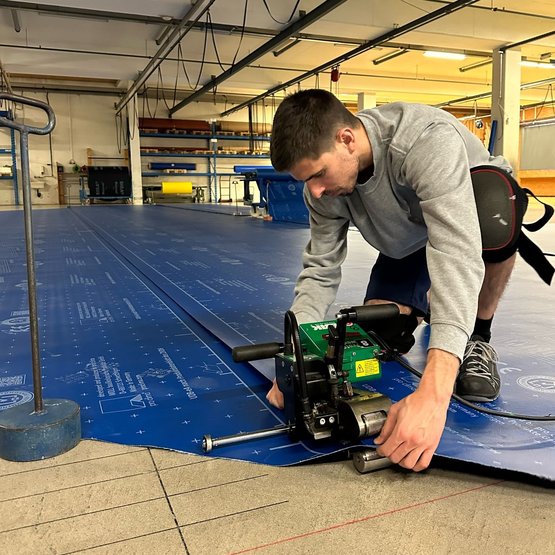

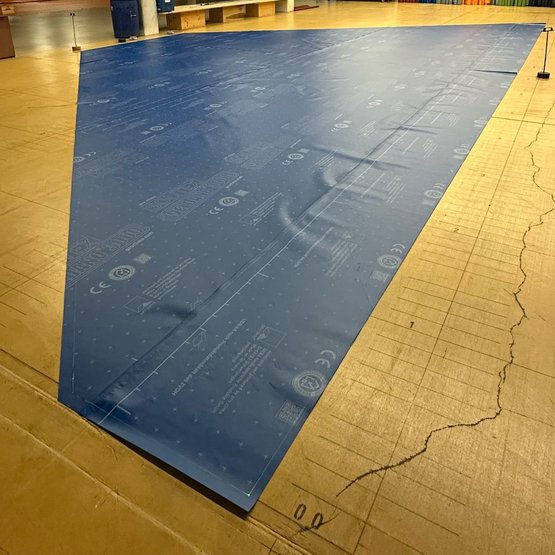

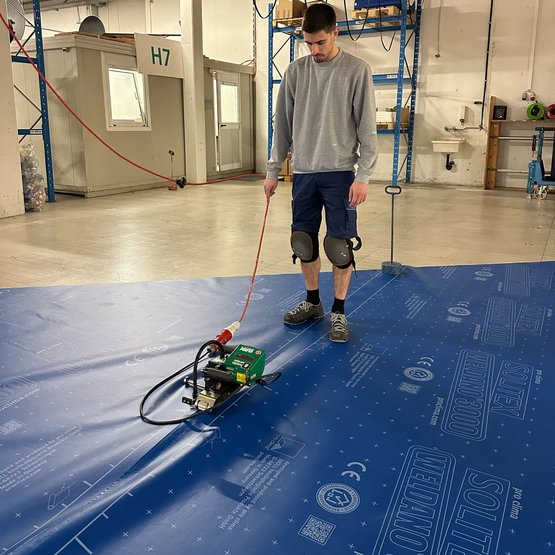

Nach Auftragserteilung werden die Bahnen in der Produktionshalle zusammengeklebt/verschweisst und auf die Grösse zugeschnitten. Auf Wunsch können Dachfenster, Konterlatten und weiter Durchdringungen markiert werden.

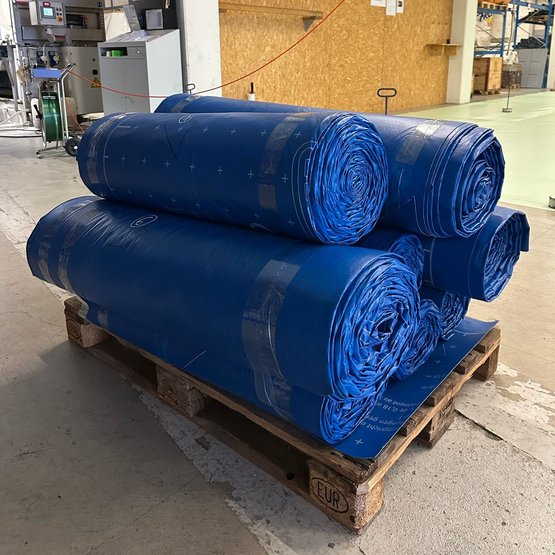

Anschliessend wird die Plane zusammengerollt und auf eine Palette verpackt. Dies geschieht alles innerhalb von 5 Arbeitstagen.


3. Ausrollen und verlegen

Auf der Baustelle wird die Bahn an den vorgesehen Anfangspunkt auf das Dach gehoben und gemäss Plan ausgerollt.

Gerne begleitet unser Aussendienst Ihre erste Baustelle und steht Ihnen mit Rat und Tat zur Seite.


Ihre Vorteile

  • Konfektioniert in der Schweiz - kurz Lieferwege - hohe Qualität
  • Schnellere Montage durch Zeitersparnis auf der Baustelle
  • Planen passend für Ihr Projekt zugeschnitten, verschweisst / verklebt und geliefert
  • Gleichmässig sichere Ausführungsqualität durch witterungsgeschützte Produktion
  • Mehr Unabhängigkeit von Baustellenbedingungen: kein Schweissen / Kleben bei Feuchtigkeit, schnellerer Witterungsschutz
  • Planen unter 20 m² sind auch möglich, mit einem Kleingrössenzuschlag
  • Technischer Baustellensupport
  • Bauteilberechnung
  • umfangreiches Systemsortiment

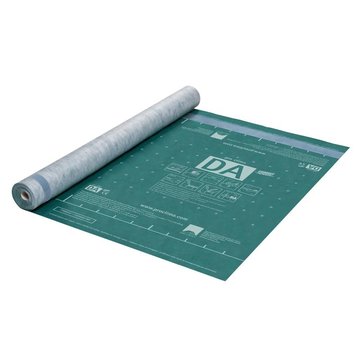

Wir bieten diesen Service für folgende Produkte an


Impressionen aus der Praxis

Anlieferung der vorkonfektionierten Plane zum Verlegen auf Holzfaserunterdachplatten.

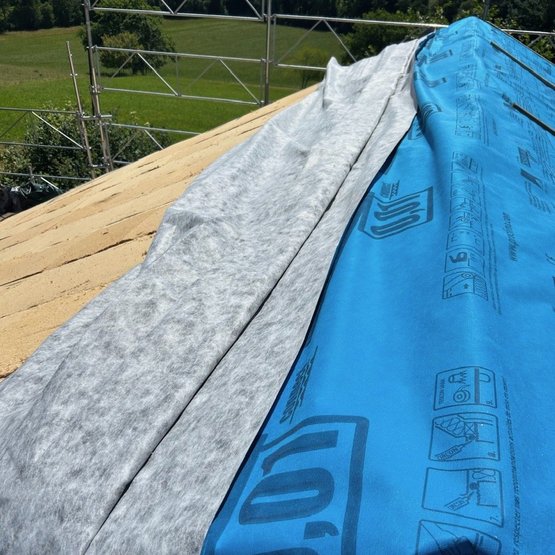

Ausrollen der vorkonfektionierten Plane.

Skizze mit der geplanten Reihenfolge für Ausrollen und Entfalten der Plane.

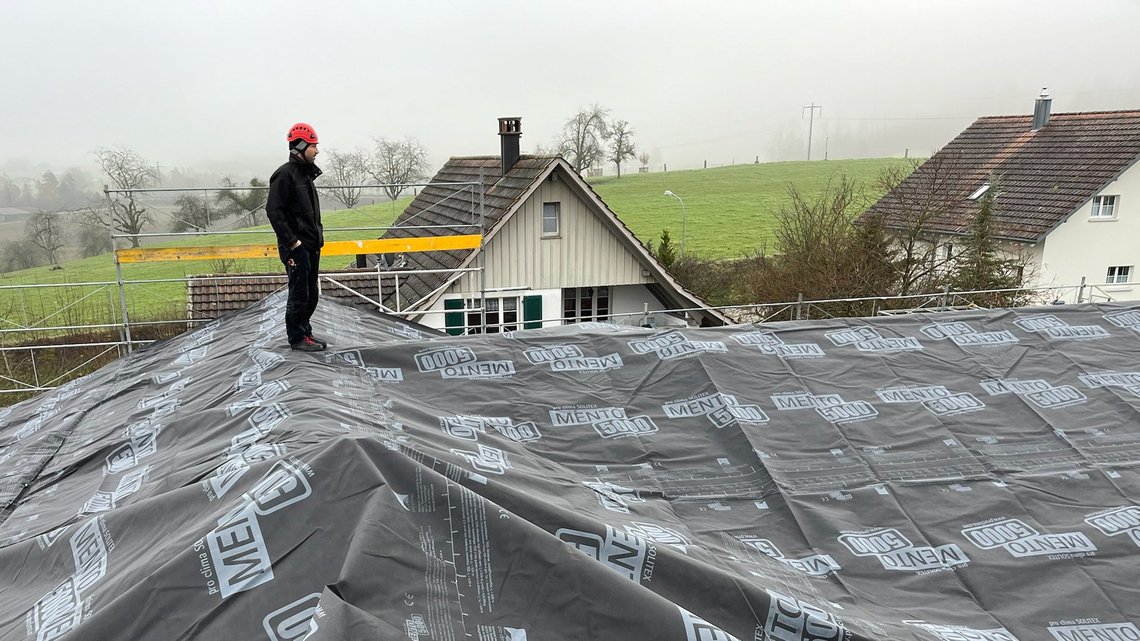

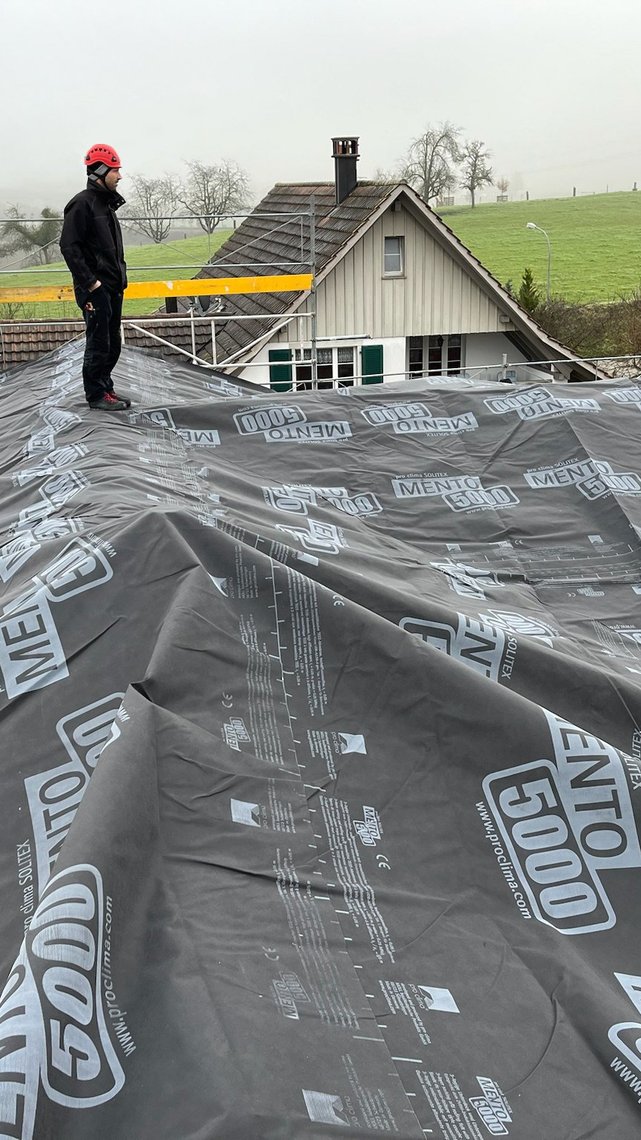

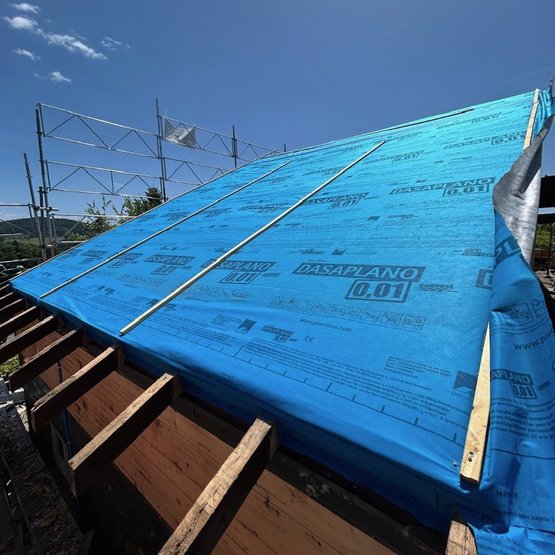

Ausgelegte Unterdachbahn SOLITEX MENTO 5000 connect.

pro clima Manschetten und TESCON VANA Allround Klebenband wurden eingesetzt, um Durchdringungen für Kabelrohre (mit ROFLEX 20 multi) ...

... und Dunstrohre (mit ROFLEX 100) abzudichten.

TESCON NAIDECK mono patch Klebe-Pflaster dienen als Nageldichtungen zwischen den Konterlatten ...

... und der SOLITEX MENTO 5000 connect Unterdachbahn.
